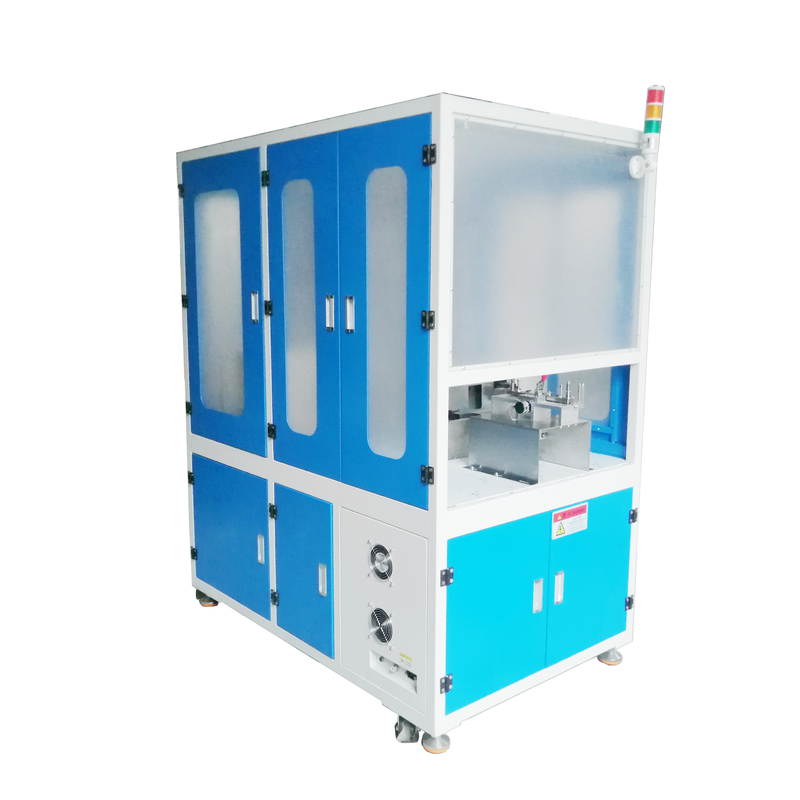

Ultra-Kleiner Kreis 3-Bind Automatischer Drahtschneid-, Wickel- und Bindemaschine CRT-03SL-A

Technische Parameter

• Spulenspezifikationen: Innen-Ø 50 mm (nicht einstellbar), Außen-Ø 75–100 mm, Höhe 50 mm (nicht einstellbar)

• Produktionsdaten: 3 Binder pro Spule, Wickelgeschwindigkeit 1–10 Umdrehungen/Sekunde (einstellbar), Produktionseffizienz 36 Stück/H (955 circles/PCS)

• Anwendungsbedingungen: Gummiummantelter Eisendraht ties (≤5KG/roll), Luftdruck 0,5–0,6 MPa, Spannung 220 V/50 Hz

• Maschinenspezifikationen: Leistung 5,0 kW/h, Abmessungen 1580 L × 1420 B × 1870 H mm, Gewicht ca. 650 kg

• Verpackungsabmessungen: Export-Holzkiste 1670 × 1520 × 2050 mm

Haupt-Accessories (with Brand/Specification)

• Zylinder und Magnetventile: Marke Airtac

• Servomotoren (YAKO): 1,8 kW Hauptwickelservo motor (equipped with 1/3 reducer), 1 kW vertikaler Drahtführungs-Servomotor, 1 kW horizontaler Drahtführungs-Servomotor, 400 W vertikaler Drahtabzugs-Servomotor, 400 W vertikaler Ober-/Unterklemm-Servomotor, 1 kW Drahtvorschub-Servomotor, 400 W Kabelbinder-Vorschub-Servomotor

• Schritt-/Drehzahlmotor: 57er Drahtverdreh-Schrittmotor (Leadshine), 6 W Drehzahl-Kabelbinder-Speichermotor (Zuoxin)

• Steuerungskomponenten: SPS (Fatek), 7-Zoll Wecon Touchscreen (chinesisch-englisch bilingual), Mean-Well-Netzteil, Omron-Encoder (2000 Impulse)

• Weitere Komponenten: Eisenrahmen mit blau-weißer Einbrennlackierung, Dreifarbenlicht mit Summer für Großrollenmaterialmangelalarm, Dreifarbenlicht mit Summer für Kabelbindermangelalarm
